ospf forwarding address 实验配置

前两天在和同事讨论一个ospf的问题的时候，说起了ospf的 forwarding address，今天特贴出来记录下。

首先转摘来自H3C 刘宇写的一个FAQ文档里面的描述：
Q:OSPF的type 5的外部路由中的Forwarding Address有什么用？是如何填写的？
A：和RIPv2，EIGRP，BGPv4等其它比较“聪明”的路由协议一样，OSPF type 5 LSA中的Forwarding Address（以下简称FA）的作用是通告本路由域内部路由器如何能到达Type5 LSA描述的引入的AS外部网络的更快捷的下一跳，以免内部路由器在广播网络上以自己为下一跳路由到自己，自己再转发到同一广播网络上的外部路由域的路由器上，而产生“额外”的一跳。
ASBR引入外部路由产生的Type 5 LSA中，FA可能是0，也可能是非0的
很遗憾，RFC 2328并没有明确规定FA如何填写，这个也是很多人不熟悉的地方。VRP3.0的实现是很早前在我的建议下参考Cisco IOS的实现修改大致类似的。
规则如下：
如果ASBR引入路由，但OSPF没有在这些路由的下一跳接口上启动（enable），FA设置为0.0.0.0。
而在满足如下所有条件的情况下FA设置为非0.0.0.0：
1. OSPF在ASBR的下一跳接口被启动；
2. ASBR的下一跳接口没有被设置为被动接口（大家都知道VRP叫silent interface，IOS就passive了）
3. ASBR的下一跳接口不是OSPF P2P或P2MP类型的；
4. ASBR的下一跳接口地址落在OSPF协议配置的network命令范围内
除此之外，其它情况FA都填为0.0.0.0。

本次试验没有真机环境，在模拟器里面搭建（说白了屌丝的节奏）

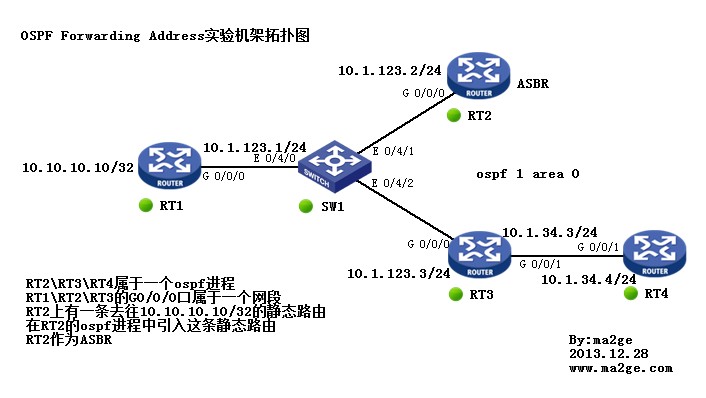

试验拓扑图如下：
$\"\"$

试验拓扑描述：RT2\RT3\RT4属于一个ospf进程，RT1\RT2\RT3D的G0/0/0口属于一个网段，RT2上有一条去往10.10.10.10/32的静态路由，在RT2的ospf进程中引入这条静态路由，RT2作为ASBR。

1、配置好相应接口IP地址，让RT3\RT3\RT4形成ospf邻居关系。

2、在RT2上配置去往10.10.10.10/32的下一跳指向10.1.123.1

3、在RT1上配置回程路由下一跳指向10.1.123.2

4、在RT2上的ospf进程中 import-route static

5、查看LSDB

<RT3>dis ospf lsdb ase

OSPF Process 1 with Router ID 3.3.3.3
Link State Database
Type      : External
LS ID     : 10.10.10.10
Adv Rtr   : 2.2.2.2
LS Age    : 190
Len       : 36
Options   : E
Seq#      : 80000001
Checksum : 0xc256
Net Mask : 255.255.255.255
TOS 0 Metric: 1
E Type    : 2
Forwarding Address : 10.1.123.1
Tag       : 1

<RT3>

<RT2>dis ospf lsdb ase

OSPF Process 1 with Router ID 2.2.2.2
Link State Database
Type      : External
LS ID     : 10.10.10.10
Adv Rtr   : 2.2.2.2
LS Age    : 162
Len       : 36
Options   : E
Seq#      : 80000001
Checksum : 0xc256
Net Mask : 255.255.255.255
TOS 0 Metric: 1
E Type    : 2
Forwarding Address : 10.1.123.1
Tag       : 1

<RT2>

6、查看RT4\RT3\RT2路由表

&lt;RT4&gt;DIS IP routing-table
Routing Tables: Public
        Destinations : 9        Routes : 9

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

2.2.2.2/32          OSPF   10   2            10.1.34.3       GE0/0/1
3.3.3.3/32          OSPF   10   1            10.1.34.3       GE0/0/1
4.4.4.4/32          Direct 0    0            127.0.0.1       InLoop0
10.1.34.0/24        Direct 0    0            10.1.34.4       GE0/0/1
10.1.34.4/32        Direct 0    0            127.0.0.1       InLoop0
10.1.123.0/24       OSPF   10   2            10.1.34.3       GE0/0/1
10.10.10.10/32      O_ASE  150  1            10.1.34.3       GE0/0/1
127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0
127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

&lt;RT4&gt;

[RT3]DIS IP routing-table
Routing Tables: Public
        Destinations : 10       Routes : 10

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

2.2.2.2/32          OSPF   10   1            10.1.123.2      GE0/0/0
3.3.3.3/32          Direct 0    0            127.0.0.1       InLoop0
4.4.4.4/32          OSPF   10   1            10.1.34.4       GE0/0/1
10.1.34.0/24        Direct 0    0            10.1.34.3       GE0/0/1
10.1.34.3/32        Direct 0    0            127.0.0.1       InLoop0
10.1.123.0/24       Direct 0    0            10.1.123.3      GE0/0/0
10.1.123.3/32       Direct 0    0            127.0.0.1       InLoop0
<span style="color: #ff0000;">10.10.10.10/32 O_ASE 150 1 10.1.123.1 GE0/0/0</span>
127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0
127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

[RT3]

[RT2]DIS IP routing-table
Routing Tables: Public
        Destinations : 9        Routes : 9

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

2.2.2.2/32          Direct 0    0            127.0.0.1       InLoop0
3.3.3.3/32          OSPF   10   1            10.1.123.3      GE0/0/0
4.4.4.4/32          OSPF   10   2            10.1.123.3      GE0/0/0
10.1.34.0/24        OSPF   10   2            10.1.123.3      GE0/0/0
10.1.123.0/24       Direct 0    0            10.1.123.2      GE0/0/0
10.1.123.2/32       Direct 0    0            127.0.0.1       InLoop0
10.10.10.10/32      Static 60   0            10.1.123.1      GE0/0/0
127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0
127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

[RT2]

7、修改RT2\RT3的G0/0/0接口ospf的网络类型为P2P

#
interface GigabitEthernet0/0/0
 port link-mode route
 ip address 10.1.123.2 255.255.255.0
 ospf network-type p2p

#
interface GigabitEthernet0/0/0
 port link-mode route
 ip address 10.1.123.3 255.255.255.0
 ospf network-type p2p

8、查看修改后的LSDB

<RT2>DIS ospf lsdb ASE

OSPF Process 1 with Router ID 2.2.2.2
Link State Database
Type      : External
LS ID     : 10.10.10.10
Adv Rtr   : 2.2.2.2
LS Age    : 36
Len       : 36
Options   : E
Seq#      : 80000003
Checksum : 0xf0ad
Net Mask : 255.255.255.255
TOS 0 Metric: 1
E Type    : 2
Forwarding Address : 0.0.0.0
Tag       : 1

<RT2>

<RT3>DIS ospf lsdb ASE

OSPF Process 1 with Router ID 3.3.3.3
Link State Database
Type      : External
LS ID     : 10.10.10.10
Adv Rtr   : 2.2.2.2
LS Age    : 49
Len       : 36
Options   : E
Seq#      : 80000003
Checksum : 0xf0ad
Net Mask : 255.255.255.255
TOS 0 Metric: 1
E Type    : 2
Forwarding Address : 0.0.0.0
Tag       : 1

<RT3>

9、查看RT4\RT3\RT2路由表

&lt;RT4&gt;DIS IP routing-table
Routing Tables: Public
        Destinations : 9        Routes : 9

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

2.2.2.2/32          OSPF   10   2            10.1.34.3       GE0/0/1
3.3.3.3/32          OSPF   10   1            10.1.34.3       GE0/0/1
4.4.4.4/32          Direct 0    0            127.0.0.1       InLoop0
10.1.34.0/24        Direct 0    0            10.1.34.4       GE0/0/1
10.1.34.4/32        Direct 0    0            127.0.0.1       InLoop0
10.1.123.0/24       OSPF   10   2            10.1.34.3       GE0/0/1
10.10.10.10/32      O_ASE  150  1            10.1.34.3       GE0/0/1
127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0
127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

&lt;RT4&gt;

[RT3]DIS IP routing-table
Routing Tables: Public
        Destinations : 10       Routes : 10

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

2.2.2.2/32          OSPF   10   1            10.1.123.2      GE0/0/0
3.3.3.3/32          Direct 0    0            127.0.0.1       InLoop0
4.4.4.4/32          OSPF   10   1            10.1.34.4       GE0/0/1
10.1.34.0/24        Direct 0    0            10.1.34.3       GE0/0/1
10.1.34.3/32        Direct 0    0            127.0.0.1       InLoop0
10.1.123.0/24       Direct 0    0            10.1.123.3      GE0/0/0
10.1.123.3/32       Direct 0    0            127.0.0.1       InLoop0
<span style="color: #ff0000;">10.10.10.10/32 O_ASE 150 1 10.1.123.2 GE0/0/0</span>
127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0
127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

[RT3]

[RT2]DIS IP routing-table
Routing Tables: Public
        Destinations : 9        Routes : 9

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

2.2.2.2/32          Direct 0    0            127.0.0.1       InLoop0
3.3.3.3/32          OSPF   10   1            10.1.123.3      GE0/0/0
4.4.4.4/32          OSPF   10   2            10.1.123.3      GE0/0/0
10.1.34.0/24        OSPF   10   2            10.1.123.3      GE0/0/0
10.1.123.0/24       Direct 0    0            10.1.123.2      GE0/0/0
10.1.123.2/32       Direct 0    0            127.0.0.1       InLoop0
10.10.10.10/32      Static 60   0            10.1.123.1      GE0/0/0
127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0
127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

[RT2]

10、RT3的forwarding address地址避免了网络中产生了次优路由。

通过修改ospf接口类型可以在RT3上看出前后去往同一个地址段10.10.10.10/32的下一跳不一样（文中红色标注）
